Opis
Zawory redukcyjne obniżają ciśnienie na wylocie z butli ciśnieniowej do wymaganego ciśnienia roboczego i utrzymują jego stałą wartość. Zaworu nie można stosować do gazów w stanie ciekłym.

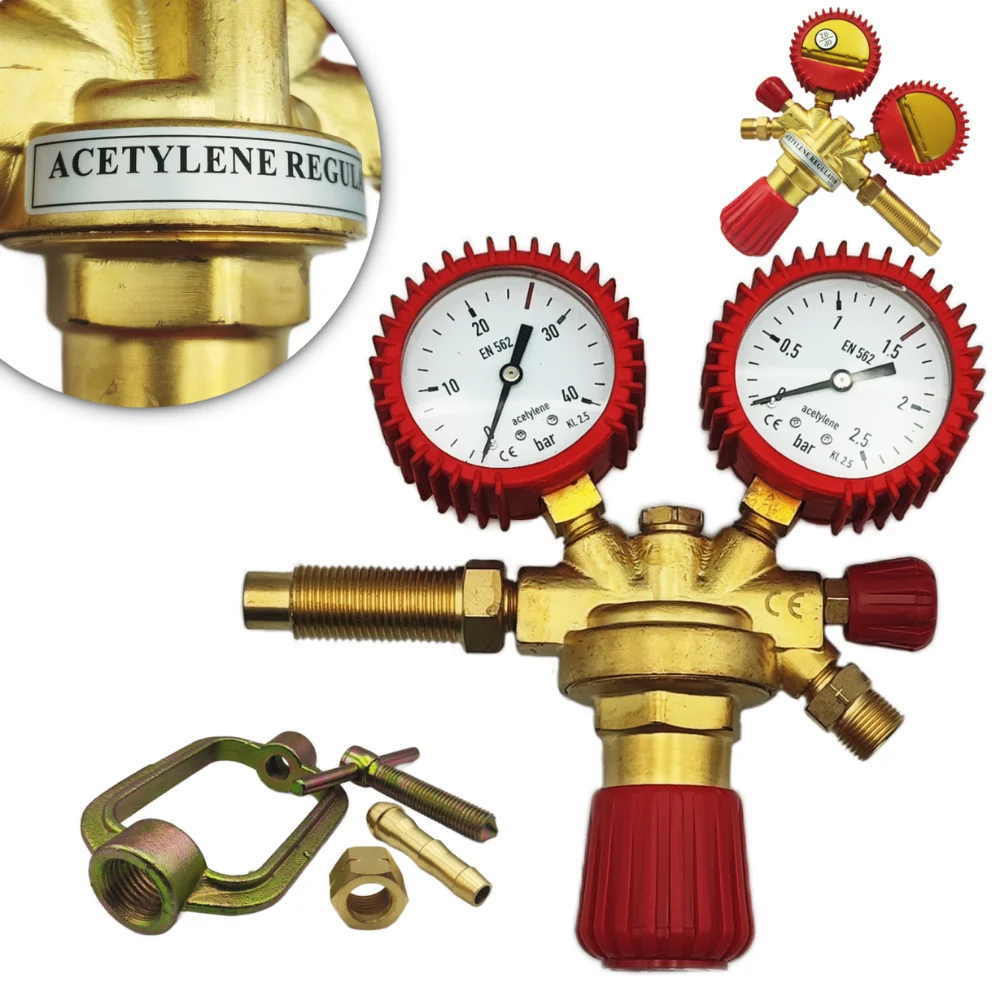

Reduktor butlowy jednostopniowy to reduktor bezdźwigniowy o zmiennej regulacji ciśnienia wylotowego.
Reduktor ten umożliwia obniżenie ciśnienia gazów pobieranych z butli do żądanego ciśnienia roboczego oraz zapewnia samoczynne utrzymanie go na możliwie stałym poziomie – niezależnie od zmian ciśnienia wlotowego.
Reduktor wyposażony jest w zawór bezpieczeństwa, który przy wzroście ciśnienia wylotowego ponad dopuszczalne wartości – wypuszcza nadmiar gazu. Maksymalne ciśnienie wlotowe i wylotowe reduktora oznaczone są na manometrach czerwoną kreską.
DANE TECHNICZNE:
Rodzaj gazu: Acetylen
Gwint przy butli : Jarzmo
Znamionowe ciśnienie wlotowe: 25 bar
Zakres ciśnień wylotowych: 0.5-1.5 bar
Znamionowa przepustowość: 5 l/min
Gwint nakrętki na wylocie: G 3/8 LH
Króciec wylotowy (średnica): 8 mm
