Opis
Zawory redukcyjne obniżają ciśnienie na wylocie z butli ciśnieniowej do wymaganego ciśnienia roboczego i utrzymują jego stałą wartość.
Zaworu nie można stosować do gazów w stanie ciekłym.

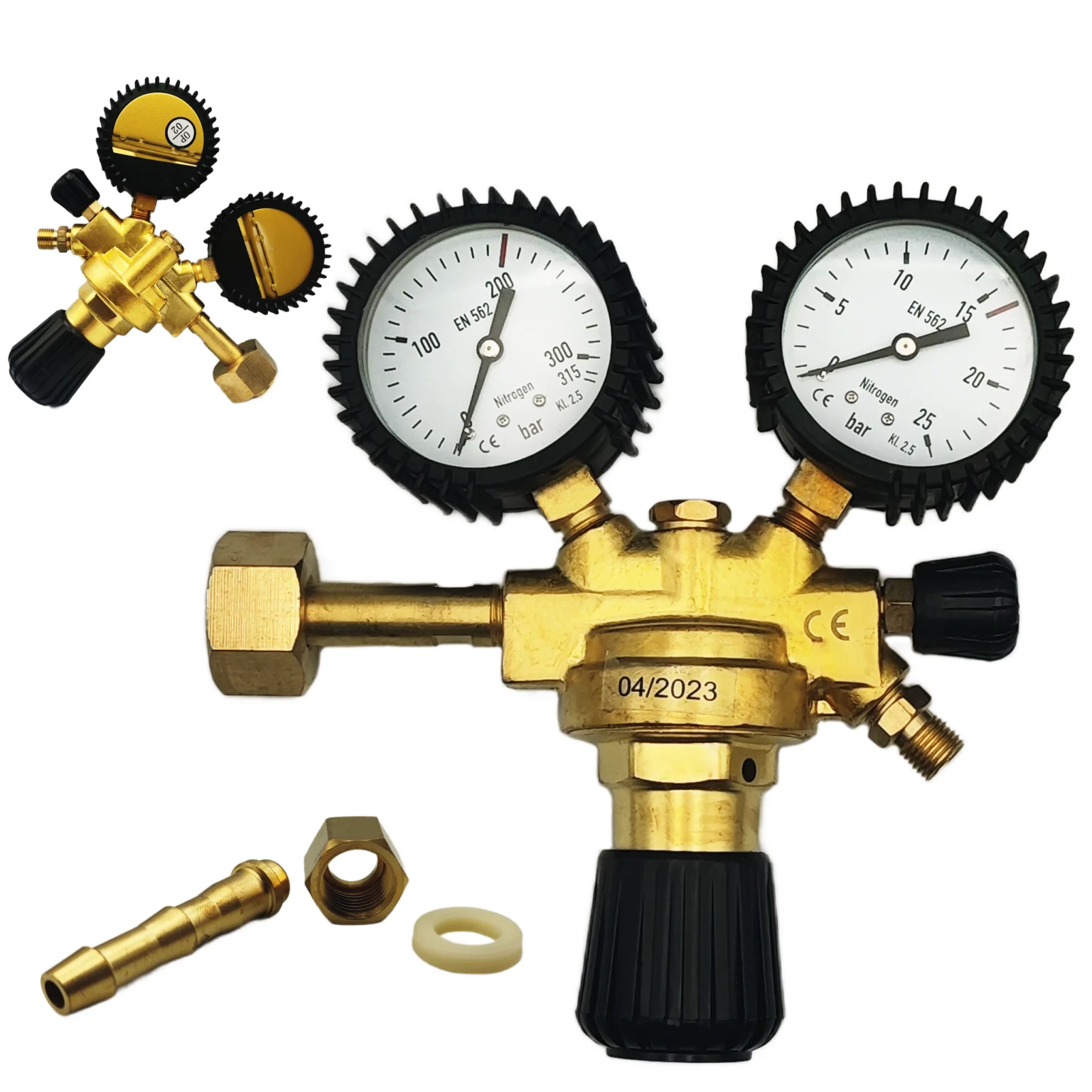

Reduktor butlowy jednostopniowy to reduktor bezdźwigniowy o zmiennej regulacji ciśnienia wylotowego.
Reduktor ten umożliwia obniżenie ciśnienia gazów pobieranych z butli do żądanego ciśnienia roboczego oraz zapewnia samoczynne utrzymanie go na możliwie stałym poziomie – niezależnie od zmian ciśnienia wlotowego.
Reduktor wyposażony jest w zawór bezpieczeństwa, który przy wzroście ciśnienia wylotowego ponad dopuszczalne wartości – wypuszcza nadmiar gazu. Maksymalne ciśnienie wlotowe i wylotowe reduktora oznaczone są na manometrach czerwoną kreską.
Dane techniczne:
- Rodzaj gazu: Azot
- Znamionowe ciśnienie wlotowe: 200 bar
- Zakres ciśnień wylotowych: 0,5 – 10 bar
- Znamionowa przepustowość: 30 m3/min
- Gwint na wlocie: W24.32×1/14
- Gwint nakrętki na wylocie: G 1/4
- Króciec wylotowy (ø): 6,3 mm
ZALETY:
- zegary zabezpieczone gumową osłoną,
- utrzymuje ciśnienie bez względu na ilość gazu w butli,
- wymienny kruciec.
